CHIMENEAS MODULARES DE DOBLE PARED (DP)





Modalidades:

- Inox 304 - Inox 316  (Para instalaciones interiores y exteriores)

- Inox 304 - Aluzinc (Para instalaciones interiores)

- Inox 316 - Inox 304 (Para instalaciones interiores y exteriores)

- Inox 316 - Aluzinc  (Para instalaciones interiores)



Diámetros:

Ø 80 - Ø 100 - Ø 130 - Ø 150 - Ø 180 - Ø 200 - Ø 250 - Ø 300 - Ø 350 - Ø 400 - Ø 450 - Ø 500 - Ø 550 - Ø 600mm



Características:

- Temperatura de trabajo hasta 600ºC.

- Aislante mineral rígido de 25mm de espesor, densidad de 120 kg/m3. En el caso de grupos eléctrogenos, EI 120..varía el espesor de la cámara.

- Soldadura TIG/LASER en continuo en todas las piezas.



Aplicaciones:

- Calderas de gas

- Calderas de gasóil

- Calderas de vapor

- Calderas y hogares/estufas de leña, pellet.

- Grupos electrógenos

- Microcogeneración

- Grupos de bombeo

- Cogeneración

- Extracción de humos de campanas industriales de hostelería (Ei30, Ei60, Ei120)

- Ventilación y Climatización



Viviendas residenciales, unifamiliares, rehabilitaciones, edificios públicos (centro de salud, hospitales, colegios..), industria..



Tipo de cliente consumidor de chimeneas modulares:

- Instaladores de calefacción

- Mantenedores de calefacción

- Trabajos verticales

- Mantenedores industriales, calderería

- Rehabilitadores de edificios y locales

- Instaladores de hostelería (EI30)

- Reformas

- Instaladores de ventilación y climatización







       Vivienda residencial                                                            Centro educativo

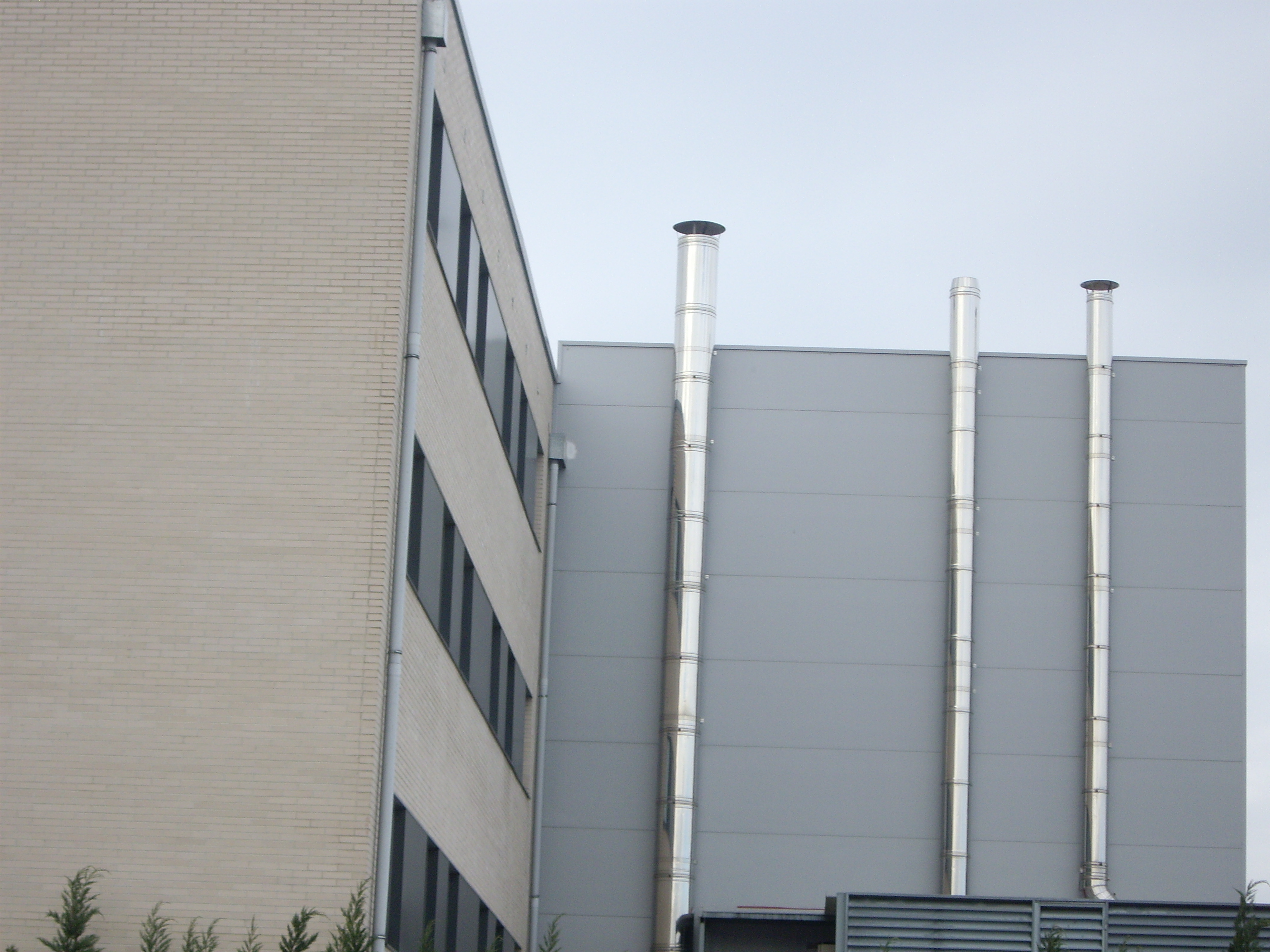

   Hosteleria - Chimenea EI30                                                                Hotel





                 Nave industrial                                              Rehabilitación - Shunt colectivo







**CHIMENEAS MODULARES METALICAS CON RESISTENCIA

AL FUEGO EI30**



¿Qué dice el Código Técnico de la Edificación (CTE) respecto a la extracción de humos de campanas de cocinas industriales? ¿Cuándo es necesaria la instalación de chimeneas modulares EI30?



El Documento Básico SI de Seguridad en caso de incendio del CTE, en vigor desde el 29/03/06, califica como "locales y zonas de riesgo especial" las cocinas industriales (con potencia superior a 20 kw).

Debido a ello los sistemas de extracción de humos de las cocinas deben cumplir las siguientes condiciones especiales:



- Los conductos deben ser independientes de toda extracción o ventilación y exclusivos para cada cocina.

- Deben disponer de registros para inspección y limpieza en los cambios de dirección con ángulos mayores a 30º y cada 3 mts como máximo de tramo horizontal.

- No deben existir compuertas cortafuego en el interior de este tipo de conductos.

- Los conductos que discurran por el interior del edificio, así como los que discurran por fachadas a menos de 1,5mts de distancia de zonas de la misma que no sean al menos EI-30 o de balcones, terrazas o huecos practicables tendrán una clasificación EI-30



Conductos     Conductos







                                                      Instalación tipo de chimenea modular metálica EI30





---------------------------------------------------------------------------------------------------------------------------------------------------



CHIMENEAS MODULARES DE SIMPLE PARED (SP)





Modalidades:

- Inox 304 (Para interiores)

- Inox 316 (Para interiores)



Diámetros:

Ø 80 - Ø 100 - Ø 130 - Ø 150 - Ø 180 - Ø 200 - Ø 250 - Ø 300 - Ø 350 - Ø 400 - Ø 450 - Ø 500 - Ø 550 - Ø 600mm



Características:

- Temperatura de trabajo hasta 600ºC.

- Soldadura TIG/LASER en continuo en todas las piezas.



Aplicaciones:

- Calderas de gas

- Calderas de gasóil

- Calderas de vapor

- Calderas y hogares/estufas de leña, pellet.

- Ventilación y Climatización



Viviendas residenciales, unifamiliares, rehabilitaciones, edificios públicos (centro de salud, hospitales, colegios..), industria..



Tipo de cliente consumidor de chimeneas modulares:

- Instaladores de calefacción

- Mantenedores de calefacción

- Trabajos verticales

- Mantenedores industriales, calderería

- Rehabilitadores de edificios y locales

- Reformas

- Instaladores de ventilación y climatización



---------------------------------------------------------------------------------------------------------------------------------------------------





CONEXIONES A CHIMENEAS



- TUBERIA FLEXIBLE DE ACERO INOXIDABLE INOX 316

Tubería flexible de doble capa con interior liso fabricada en acero inoxidable AISI 316 interior y AISI 304 exterior. Su pared lisa permite evitar problemas de condensación.

Resiste una temperatura de 450º en continuo y con puntas de 750ºC. Ideal para entubados de conductos de chimeneas con el fin de evitar el humo proveniente de calderas de gas natural, gasóil, leña..

Diámetros disponibles: Ø 80 - Ø 125 - Ø 150 - Ø 200 - Ø 250mm





- TUBERIA DE ACERO DE 2mm DE ESPESOR LACADO EN NEGRO

Tubería de simple pared de acero DC01 de 2 mm de espesor y lacada en negro mate. Ideal para estufas de leña y fuegos bajos.

Diámetros disponibles: Ø 130 - Ø 150mm.  Otros díámetros: consultar.





- TUBERIA DE ACERO REFRACTARIO DE 0,8mm DE ESPESOR

Tubería de simple pared de acero refracatario de 0,8mm de espesor. Calidad superior. Alta durabilidad.  Ideal para hogares de leña y estufas de leña y fuegos bajos. El color del material sería acero mate.

Diámetros disponibles: Ø 150 - Ø 200 - Ø 250mm.



---------------------------------------------------------------------------------------------------------------------------------------------------







¿TIENES DUDAS ACERCA DE COMO INSTALAR LOS CONDUCTOS PARA EVACUACION DE HUMOS?



En CHIMENORTE somos especialistas en conductos modulares para evacuación de humos en chimeneas o estufas de leña. Consúltanos sobre su instalación y le asesoraremos en todo momento acerca de los conductos más idóneos y le facilitaremos consejos prácticos para su instalación.

Déjate asesorar por nuestros especialistas. Nuestra experiencia viene avalada por los más de 15 años que llevamos asesorando a nuestros clientes en instalaciones de conductos para evacuaciçon de humos de doble y simple pared.
