TERMINACIONES ESPECÍFICAS PARA  EXTRACCIÓN DE CAMPANAS Y VENTILACIONES



A la hora de elegir el remate más adecuado para el conducto de evacuación de humos de una extracción de campana es importante tener en cuenta 2 aspectos:

- Poder evitar olores a vecinos con conductos adyacentes

- Poder evitar la entrada de agua de lluvia al conducto



En el caso de las ventilaciones lo importante es colocar un terminal que evite 100% la entrada de agua al conducto.



TIPOS DE REMATES:

1) Terminación con tejadillo (para descarga lateral)





                Terminación con tejadillo para campanas de cocina y ventilaciones



Ventajas:

- Evita la entrada de agua al 100%

- Tiene malla antipájaro

- Evita el revoque por efecto del viento

Materiales: Cuello circular en acero galva y el tejadillo en acero inox

Diámetros disponibles: Ø 100mm, Ø 125mm y Ø 150mm





2) Terminación tipo "Jet" (para descarga vertical)







    Terminal tipo Jet para extracción de campanas industriales de cocina    Terminales tipo Jet para extracción de ventilaciones en hoteles





Terminal recomendable para extracción de campanas industriales de cocina en hostelería (bares, restaurantes..)



Ventajas:

- Evita la entrada de agua

- Evita olores proyectando los mismos hacia arriba, lejos de la salida

Materiales: acero inox y galvanizado

Diámetros disponibles: Ø 125 - Ø 150 - Ø 200 - Ø 250 - Ø 300 - Ø 350 - Ø 400 - Ø 450 - Ø 500mm





3) Caperuza antiretorno (para descarga vertical)


Ventajas:

- Evita la entrada de agua y revoques por acción del viento

Materiales: acero inox y galva

Diámetros disponibles: Ø 125 - Ø 150 - Ø 200 - Ø 250 - Ø 300 - Ø 350 - Ø  400 -  Ø 450 - Ø 500mm

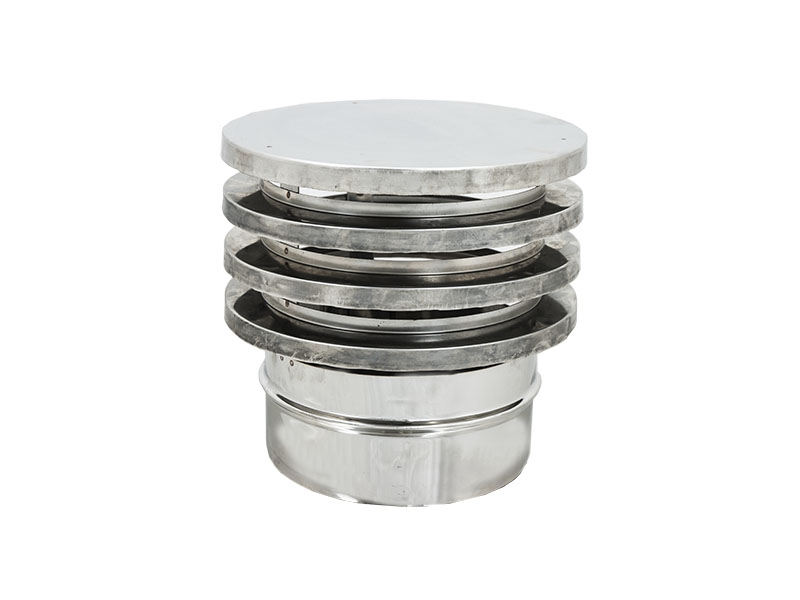

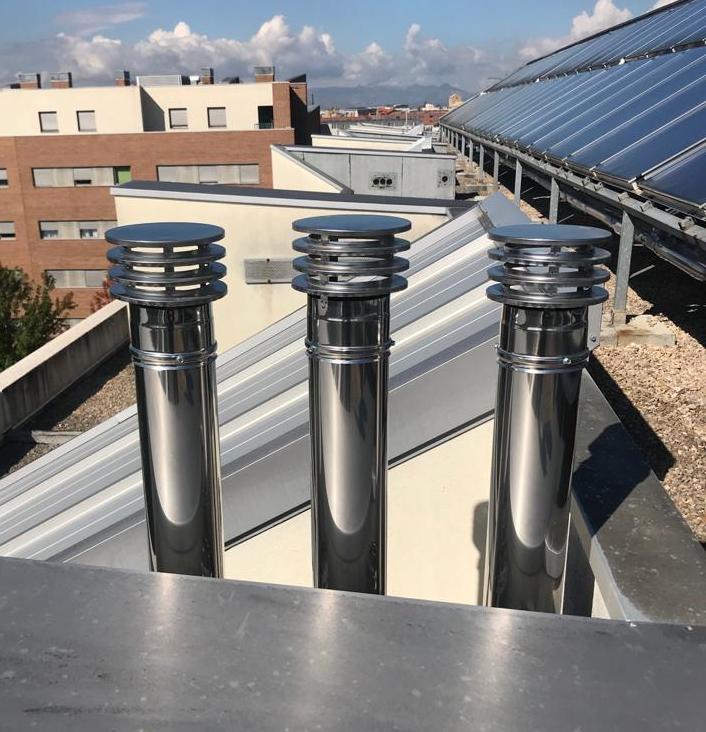

4) Terminal estético mod EUGUI (para descarga vertical)



Terminales para estufas de pellet Terminales estéticos mod EUGUI



Ventajas:

- Evita la entrada de agua y es un terminal para el que busque una solución estética

Materiales: acero inox

Diámetros disponibles: Ø 80mm, Ø 100mm, Ø 130mm , Ø 150mm, Ø 200mm y Ø 250mm





5) Terminación tipo H (para descarga vertical)



Terminación tipo H



El remate de chimenea modelo "H" es una terminación estática especialmente diseñada para evitar revoques en la chimenea por acción del viento y evitar al 100% la entrada de agua en los conductos.

También está especialmente indicada para ambientes marinos, en especial para ventilaciones de barcos donde los vientos fluctúan rápidamente en alta mar y pueden causar revoques.



Características:



Material: acero inoxidable y acero galvanizado

Diámetros: Ø 100mm - Ø 130mm - Ø 150mm - Ø 200mm - 250mm

Ventajas:

1)     Evita al 100%  la entrada de agua, importante en conductos de ventilación.

2)     Ideal para evitar revoques por acción del viento en chimeneas o estufas de leña y conductos de ventilación

Temperatura máxima de trabajo: 200ºC

Longitud: desde 300mm hasta 450mm, dependiendo de los diámetros.





6) Extractores eólicos giratorios "Turbovent" (para descarga vertical)



Extractor eólico giratorio Turbovent homologado con marcado CE



Terminales recomendables para mejorar el tiro y evitar el revoque en las ventilaciones que tengan tiro natural.

Están homologados con marcado CE (los únicos en España), con lo que dan garantías de durabilidad y funcionamiento. Están reforzados, tienen garantía de 2 años y están testatos para resistir a vientos de al menos 110 km/h.



Materiales: Turbina en aluminio y base circular en acero inox. Bases cuadradas fabricadas a medida.

Diámetros disponibles: Ø 150 - Ø 200 - Ø 250 - Ø 300 - Ø 350 -  Ø 400 - Ø 500mm





Problemas más habituales en instalaciones de conductos de extracción de campanas



1) Olores.

Pueden ser debidos a una instalación de los conductos sin junta de estanqueidad o por la instalación de un remate inadecuado.



2) Ruidos.

Pueden ser debidos a vibraciones en los conductos o por la transmisión del ruido del motor a través de los conductos. La solución pasaría por colocar juntas antivibratorias en las conexiones(conducto/extractor) o por colocar conductos de evacuación aislados o calorifugados para atenuar en lo posible los ruidos.



3) Filtración de grasas del interior del conducto al exterior.

Pueden ser debidos a una instalación por el exterior del edificio de conductos para evacuación de humos de simple pared sin juntas de estanqueidad. Lo recomendable sería colocar un conducto aislado con dichas juntas.



4) Penetración de agua de lluvia del exterior al interior del conducto.

Pueden ser debidos a una incorrecta elección del remate de chimenea o bien por la instalación de un conducto de simple pared que transcurra por el exterior del edificio y que esté colocado con la hembra hacia arriba. En este caso , el agua de lluvia podría acceder al interior del conducto a través de las uniones. La solución pasaría por colocar el tubo en inox simple con el macho hacia arriba o bien colocar directamente tubos calorifugados.
